وحدة سقف متكاملة متعددة الوظائف

المقدمة

وحدة تكييف الهواء المثبتة على السطح هي منتج تكييف هواء مركزي يجمع بين مصدر التبريد (الحرارة) ومعالجة الهواء. هذا المنتج عبارة عن نظام هواء كامل، ويكمل وظائف التبريد والتدفئة (الإضافة) وإزالة الرطوبة والترطيب وكتم الصوت وتنقية الهواء ونقل الهواء النقي من خلال مجموعة من أنظمة التبريد وأنظمة التحكم ومختلف أجزاء معالجة الهواء. باستخدام المبادل الحراري في نظام التبريد، يتبادل المبرد الحرارة والرطوبة مباشرة مع الهواء، دون فقدان الطاقة الناجم عن التبادل الحراري الثانوي للوسط الوسيط. لا حاجة إلى مضخات مياه الدورة الدموية، وأبراج التبريد، وأنابيب المياه، ومرافق الغرف الخاصة، وما إلى ذلك، وبالتالي فإن تكلفة المشروع منخفضة، ووقت التركيب قصير، ولا يوجد خطر تسرب المياه في الداخل. يتم تركيب الوحدة على السطح أو في الفناء الخارجي، دون الحاجة إلى غرفة آلات، مما يحسن بشكل كبير من معدل استخدام المبنى. هذا المنتج مناسب جدًا لأنظمة تكييف الهواء المريحة مثل الصالات الرياضية، ومراكز المعارض، وقاعات السينما، وقاعات الاجتماعات، والملاعب، وصالات انتظار المطارات، وصالات انتظار المحطات، إلخ، كما يمكن استخدامه على نطاق واسع في أنظمة تكييف الهواء الصناعية في الصناعات الطبية والإلكترونية والأغذية والآلات والنسيج.

مميزات المنتج

وحدة تكييف الهواء المثبتة على السطح هي منتج رئيسي طورته شركتنا، ومن خلال التحسين المستمر على مر السنين، أصبحت سلسلة الوحدات أكثر اكتمالًا، مع كفاءة عالية، وضوضاء منخفضة، وضغط ثابت مرتفع، ودقة تحكم عالية، وموثوقية عالية، واهتزازات منخفضة، ومقاومة عالية للتآكل، وأداء إغلاق ممتاز، وأداء جيد ضد المطر والغبار، بالإضافة إلى سهولة التركيب، والمظهر الجميل، وما إلى ذلك، ويمكن بسهولة إدخال الهواء النقي دون الحاجة إلى مروحة هواء نقي وأنابيب هواء نقي خاصة، مما يلبي تمامًا المتطلبات العالية لجودة الهواء الداخلي، وهو مناسب على نطاق واسع لأنظمة تكييف الهواء المركزية في المناطق التي يصعب فيها تركيب أنظمة المياه أو المناطق التي تعاني من نقص في الموارد المائية.

	مواصفات كاملة تتوفر أنواع ومواصفات الوحدة بشكل كامل، مع سلسلة من الأنواع أحادية التبريد، والتبريد والتدفئة، ومضخة الحرارة، والهواء النقي تمامًا، والأنواع النظيفة، وما إلى ذلك، ويمكن اختيار أجزاء وظيفية مختلفة، ويمكن بسهولة تحقيق وظائف متعددة مثل التبريد والتدفئة والترطيب وإزالة الرطوبة وإعادة التسخين وتنقية الهواء وكتم الصوت وتوفير الطاقة للهواء النقي، والهواء النقي دون الحاجة إلى مروحة هواء نقي وأنابيب هواء نقي خاصة، مما يلبي تمامًا المتطلبات العالية لجودة الهواء الداخلي، وهو مناسب على نطاق واسع لأنظمة تكييف الهواء المركزية في المناطق التي يصعب فيها تركيب أنظمة المياه أو المناطق التي تعاني من نقص في الموارد المائية.
	توفير المساحة تم تصميم الوحدة للاستخدام في التركيب على السطح أو في الفناء الخارجي، ولديها أداء مقاوم لأشعة الشمس القوية والصدأ والأمطار الغزيرة، ولا تحتاج إلى غرفة آلات خاصة، ولا تشغل مساحة داخلية فعالة.
	تصميم التبريد المفرط يحتوي الجزء السفلي من المكثف في الوحدة على دائرة تبريد مفرط، مما يزيد من درجة التبريد المفرط لسائل المبرد عند التبريد، ويزيد من كمية التبريد والكفاءة، ويحل بشكل أكثر فعالية مشكلة تجميد الأنابيب السفلية وإزالة الجليد غير الكاملة عند التسخين.

	تحكم متعدد المستويات يتم تحقيق التحكم المتعدد المستويات من خلال توصيل الضاغط بالتوازي + التحويل الحراري للغاز الساخن، مما يتجنب توقف الضاغط المتكرر، ويطيل عمر الوحدة. ويقلل من تأثيره على الشبكة الكهربائية، ويزيد من كفاءة الطاقة الشاملة عند الأحمال الجزئية، ويتوافق مع سياسات توفير الطاقة وخفض الانبعاثات.
	معدل تسرب منخفض يضمن هيكل الإغلاق المتعدد الطبقات على شكل درج وسطح التلامس المرن غير المتقطع تقنية ثنائية لضمان أن الوحدة عند ضغط ثابت يبلغ 1000 باسكال، يكون معدل التسرب 0.66٪، أقل من 1٪ المحدد في المعيار الوطني الصيني 《GBT19569-2004》، ويصل إلى أعلى مستوى L1 في المعيار الأوروبي 《EN1886-2007》.
	هيكل متكامل من الفولاذ المقاوم للصدأ يتبنى الإطار تصميمًا من مكونات معدنية مركبة من الصلب والألومنيوم: قوة أعلى بنسبة 83.7٪ من إطار الألومنيوم التقليدي، وقوة أعلى بنسبة 63.9٪ من إطار الصلب التقليدي، مع مزايا إطار الألومنيوم التقليدي من حيث الدقة العالية والمظهر الجميل، وعند 1000 باسكال، يكون تشوه الهيكل 0.68 مم/م؛ وعند 2500 باسكال، يكون تشوه الهيكل 1.55 مم/م، وهو أفضل بكثير من متطلبات المعيار الوطني الصيني لتشوه الهيكل <4 مم/م عند 1000 باسكال، ويصل إلى أعلى مستوى D1 في المعيار الأوروبي 《EN1886-2007》.
	صينية مياه متكاملة من الفولاذ المقاوم للصدأ يحتوي الجزء السفلي من صينية المياه المتكاملة في وحدة التبخر على تصميم زاوية ميل، وهي صينية مياه من النوع المفتوح، مع أدنى نقطة تصريف، وتصريف سريع لمياه التكثيف، وعدم تراكم المياه، بالإضافة إلى عزل حراري ممتاز وقوة عالية.
	ملحقات ماركة يتم اختيار المكونات الرئيسية للوحدة، مثل الضاغط، والصمام التوسعي الإلكتروني، والمبادل الحراري، والمروحة الطاردة المركزية، والمروحة المحورية، والمرطب، والتدفئة الكهربائية، والمكونات الكهربائية، من منتجات العلامات التجارية المعروفة دوليًا أو محليًا،
	تحكم كامل في الوحدة يتبنى نظام التحكم الدقيق الصغير بالحاسوب الصناعي، مع قدرة حسابية قوية، ويمكنه مراقبة وتحليل المعلمات التشغيلية المختلفة للوحدة في الوقت الفعلي، مما يجعل الوحدة تعمل دائمًا في أفضل حالة تشغيل، كما أنها تتميز بوظائف الاتصال عن بُعد.

دليل تطبيق المنتج

ظروف التشغيل الاسمية

أنواع المنتجات واختيارها

تتضمن منتجات وحدة تكييف الهواء المثبتة على السطح متعددة الوظائف الجديدة والمتكاملة أنواع التبريد والتدفئة (مصدر الحرارة)، والتبريد فقط، والتبريد والتدفئة (التدفئة)، والأنواع النظيفة، والأنواع ذات الهواء النقي تمامًا، ما مجموعه 5 سلاسل.
25 كيلوواط ~ 200 كيلوواط
نطاق قدرة التسخين: 26 كيلوواط ~ 210 كيلوواط
نطاق تدفق الهواء: 2000 م³/س ~ 40000 م³/س
نطاق الضغط الثابت الخارجي: 25 باسكال ~ 1000 باسكال
جدول توجيهي لاختيار وحدة تكييف الهواء المثبتة على السطح متعددة الوظائف والمتكاملة

إرسال جانبي وإعادة جانبية

إرسال سفلي وإعادة سفلي

يرجى كتابة رقم طراز الوحدة الذي تحتاجه وفقًا لطريقة عرض رقم طراز الوحدة:

مثال:
(1)كمية التبريد الاسمية 55 كيلوواط، وحدة مضخة حرارية ذات هواء معاد تدويره، مزودة بتسخين كهربائي إضافي، مبرد R410A، مستوى ترشيح G3 + F5، طريقة إرسال الهواء إرسال جانبي وإعادة جانبية، ضغط ساكن خارجي 300 باسكال، رقم طراز وحدة السقف المتكاملة هو: XYWFAJRDC55-300.
(2)كمية التبريد الاسمية 90 كيلوواط، وحدة تبريد وتدفئة (تسخين) بهواء جديد كليًا، مبرد R410A، مستوى ترشيح G3، ترطيب بغشاء رطب، طريقة إرسال الهواء إرسال سفلي وإعادة سفلي، ضغط ساكن خارجي 350 باسكال، رقم طراز وحدة السقف المتكاملة هو: XYWFAXRMCA90-350。

خامساً، ملاحظات الطلب

(1)يوفر "جدول المعلمات التقنية" لكمية التبريد والتدفئة لوحدة تكييف الهواء من نوع السقف في ظروف التشغيل المقدرة، وإذا كانت ظروف الاستخدام مختلفة عن ظروف التشغيل المقدرة، فيجب تصحيحها وفقًا لـ "معامل تصحيح أداء ظروف التشغيل المتغيرة":
(2)يجب أن يتطابق مقاومة أنابيب الهواء لنظام تكييف الهواء بأكمله مع الضغط الساكن الخارجي، وإذا كان الضغط الساكن الخارجي أو تدفق الهواء المختار مختلفًا عن "جدول المعلمات التقنية"، فيرجى ملاحظة ذلك في عقد الطلب؛ (3)تحتوي الوحدة على مبرد عند مغادرتها المصنع، ولا يلزم تعبئتها في الموقع:
(4)لا تتحمل وحدات الهواء الجديد كليًا حمل غرفة منطقة تكييف الهواء، وتستخدم مستوى الطاقة لوحدات التحكم في درجة حرارة الهواء المرسل؛
(5)إذا كنت بحاجة إلى أساس مسبق الصنع للوحدة، فيرجى الرجوع إلى "رسم أساس الوحدة" للتصنيع:
(6)لكي تتمكن الوحدة من خدمتك بشكل أفضل، يرجى ملاحظة مكان استخدام الوحدة وفصل استخدامها قبل الطلب، وسيكون لدينا فرصة لتزويدك بنظام تحكم أكثر استقرارًا وموثوقية: (7)يمكن تقديم طلب دعم تقني لشركتنا أثناء تركيب وتشغيل منتجات شركتنا:
(8)تلتزم شركتنا بمبدأ تحسين المنتجات باستمرار، وقد يكون من الصعب إخطارك ببعض التحسينات في مواصفات المنتجات وأدائها وموادها، ونتمنى منك التفضل بفهم ذلك. يرجى البقاء على اتصال بشركتنا للحصول على أحدث المعلومات.
معلومات يجب تقديمها عند طلب الوحدة:

يمكن للعملاء اختيار المنتج وفقًا للمتطلبات المحددة (كمية التبريد/التدفئة، تدفق الهواء، الضغط الساكن الخارجي، إلخ) مع الرجوع إلى معلمات العينة، أما بالنسبة لوحدات تدفق الهواء وكمية التبريد والضغط الساكن الخارجي وغيرها من الوحدات التي تقع خارج نطاق العينة، فيجب اختيارها بشكل غير قياسي، ويمكنك الاتصال بالشركة الأم أو الفروع المحلية.
سادساً، المعلمات التقنية للوحدة

نوع مضخة حرارية، نوع تبريد فقط (جدول المعلمات 1)

ملاحظة:
1. ظروف تحديد سعة التبريد: OA: DB(A)=35 درجة مئوية؛ RA: DB(A)=27 درجة مئوية، WB=19 درجة مئوية؛ 2. ظروف تحديد سعة التسخين: OA: DB(A)=7 درجة مئوية، WB=6 درجة مئوية؛ RA: DB(A)=20 درجة مئوية؛ 3. كائن التحكم في نوع مضخة الحرارة ونوع التبريد الأحادي هو درجة حرارة الهواء العائد للجهاز؛
كمية التسخين المساعد هي عنصر اختياري، في حالة عدم تطابق كمية التسخين المساعد المطلوبة مع العينة، يرجى الاتصال بفريقنا الفني؛ 4.5. لا تتطابق معلمات الأداء في عينة المنتجات غير القياسية مع اللوحة الاسمية، يرجى الرجوع إلى معلمات اللوحة الاسمية.

السابع، رسم الجهاز

نوع مضخة الحرارة، نوع التبريد الأحادي، نوع مضخة الحرارة النظيف، نوع التبريد الأحادي النظيف

نوع مضخة الحرارة، نوع التبريد الأحادي، نوع مضخة الحرارة النظيف، نوع التبريد الأحادي النظيف

نوع مضخة الحرارة ذو الهواء الطلق، نوع التبريد الأحادي ذو الهواء الطلق، نوع مضخة الحرارة النظيف ذو الهواء الطلق، نوع التبريد الأحادي النظيف ذو الهواء الطلق

نوع مضخة الحرارة ذو الهواء الطلق، نوع التبريد الأحادي ذو الهواء الطلق، نوع مضخة الحرارة النظيف ذو الهواء الطلق، نوع التبريد الأحادي النظيف ذو الهواء الطلق

نوع مضخة الحرارة ذو الهواء الطلق، نوع التبريد الأحادي ذو الهواء الطلق، نوع مضخة الحرارة النظيف ذو الهواء الطلق، نوع التبريد الأحادي النظيف ذو الهواء الطلق

شرح أساسي:
أ. أساس الجهاز مصنوع من الخرسانة؛
ب. يجب وضع الجهاز على الأساس فقط بعد أن تصل الخرسانة إلى القوة المحددة؛ ج. يجب تسوية سطح الأساس باستخدام مستوى، ويجب التحقق من أبعاد الأساس والتحقق منها قبل التركيب؛.
ملاحظة:
يجب مراعاة موقع التركيب وشكل الوحدة عند وضع أساس مجموعة مروحة العادم (يجب تقديم حلول محددة للمشاريع المحددة) ، ويجب الانتباه إلى تصميم مقاومة مياه الأمطار أثناء التركيب.

التوصيل الكهربائي للعميل

نظرة عامة كهربائية
يرجى قراءة مخططات التوصيل الكهربائي وكُتيب التعليمات المرفقة بعناية. تحقق مما إذا كان جهد الطاقة متوافقًا مع المواصفات المذكورة على لوحة بيانات الوحدة ، وتحقق من أسلاك الطاقة. يجب أن يتم تركيب وربط وترتيب جميع خطوط الطاقة وفقًا للمعايير الكهربائية الوطنية ذات الصلة ، ويجب أن تكون جميع أسلاك الطاقة من النحاس. يجب فصل كابلات التحكم عن خطوط الطاقة ووضعها في أنابيب واقية لمنع خطوط الطاقة من التداخل مع كابلات (أسلاك) التحكم. يجب مراعاة ظروف الصواعق وفقًا لموقع التركيب الفعلي للوحدة.
ملاحظة:
(1) يجب توصيل الوحدة بالأرض بشكل موثوق.
(2) بالنسبة للوحدات التي تعمل بالطاقة ثلاثية الأطوار ، يجب الحفاظ على تسلسل الطور دون تغيير بمجرد تشغيلها.
تركيب وحدة التحكم (وحدة التحكم عن بُعد)
يمكن تركيب وحدة التحكم عن بُعد مباشرة على الحائط باستخدام صندوق مدمج قياسي 86 ، ويمكن مراعاة دفن كابل RWP4X0.5mm2 (كابل رباعي النواة) الذي يربط وحدة التحكم عن بُعد بوحدة التحكم ، ويجب اختيار موقع التركيب بشكل مناسب.
تركيب وحدة التحكم (وحدة التحكم عن بُعد)


معامل تصحيح الأداء في ظروف العمل المختلفة

عندما تختلف ظروف تشغيل الوحدة عن الظروف القياسية ، يلزم تصحيح قيمة سعة التبريد على النحو التالي: معامل تصحيح سعة التبريد في ظروف العمل المختلفة (باستثناء مجموعات المراوح ذات التهوية الكاملة):

متطلبات التركيب التقنية للوحدة

يجب قراءة التعليمات التالية بعناية قبل تركيب مكيف الهواء لتجنب التلف غير الضروري للوحدة: المتطلبات العامة

(1) يجب الحفاظ على مستوى الوحدة قدر الإمكان أثناء النقل والتحريك ، ويجب عدم إمالتها أكثر من 30 درجة ، ويتم الرفع من خلال فتحات تعليق هيكل الوحدة السفلي ، ويجب أن يكون هناك قضبان دعم في الجزء العلوي لتجنب إتلاف المعدات (2) يمكن تركيب الوحدة على السطح أو في الفناء الخارجي ، ويجب أن يكون سطح الدعم قويًا بما يكفي لتحمل وزن الوحدة أثناء التشغيل ؛
(3) يجب عدم تركيب الوحدة في أماكن بها غازات كاوية ورطوبة عالية ،
(4) يجب توفير مساحة كافية في مكان تركيب الوحدة لتبديد الحرارة وتسهيل دخول وخروج فنيي الصيانة ؛
(5) عند وضع الوحدة في مكانها ، يجب تركيب أجهزة امتصاص الاهتزازات المناسبة أسفل الوحدة ؛ يجب أن يكون سطح السقف أو الأرضية الذي يتم تركيب الوحدة عليه قويًا ومستويًا بما يكفي لدعم الوحدة. سيؤدي التركيب غير الصحيح إلى ضوضاء واهتزازات إضافية ؛
(6) الوحدة عبارة عن وحدة كاملة الصنع ، وقد تم تعبئة مبردها مسبقًا ، ولا يلزم إضافة المزيد في الموقع ؛
(7) يجب أن يتوافق توصيل الطاقة مع اللوائح المحلية ، ويجب ألا يتجاوز تقلب الجهد 10٪ من الجهد المقدر ، ويجب ألا يتجاوز عدم التوازن بين الطور في مصدر الطاقة ثلاثي الأطوار 2٪ ، ويجب أن تكون أسلاك الطاقة منفصلة ، ويجب عدم مشاركتها مع خطوط أخرى
استخدام:
(8) لا يجب أن تتحمل الوحدة وزن أنابيب الهواء والماء المتصلة بها ؛
(9) يجب توصيل هيكل مكيف الهواء بالأرض بشكل موثوق ؛
(10) يجب مراعاة الصواعق وفقًا لارتفاع موقع التركيب الفعلي للوحدة ،

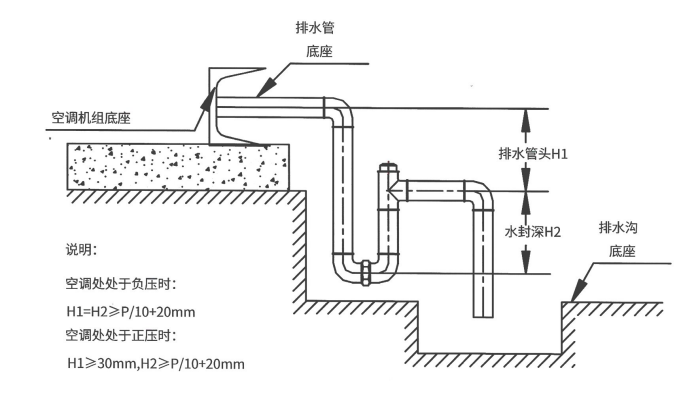

تركيب مصيدة الماء
يقع المبخر في قسم معالجة الهواء في الوحدة تحت ضغط سالب ، ولضمان تصريف مياه التكثيف بسلاسة ، يجب تركيب مصيدة مياه في أنبوب مياه التكثيف. يمكن الرجوع إلى الرسم التخطيطي لمصيدة الماء لمعرفة فرق ارتفاع مانع التسرب ، وفي الوقت نفسه ، يجب الحفاظ على أنبوب مياه التكثيف مفتوحًا ، ويجب أن يكون ميل التصريف> 0.005 ، ويتم تصنيع مصيدة الماء كما هو موضح في الشكل أدناه:
